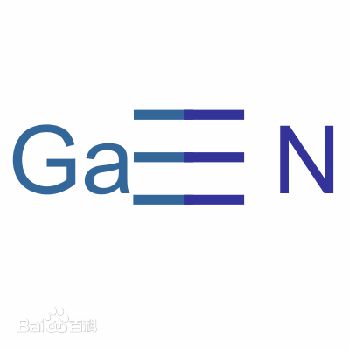

氮化镓，分子式GaN，英文名称Gallium nitride，是氮和镓的化合物，是一种直接能隙（direct bandgap）的半导体，自1990年起常用在发光二极管中。此化合物结构类似纤锌矿，硬度很高。氮化镓的能隙很宽，为3.4电子伏特，可以用在高功率、高速的光电元件中，例如氮化镓可以用在紫光的激光二极管，可以在不使用非线性半导体泵浦固体激光器（Diode-pumped solid-state laser）的条件下，产生紫光（405nm）激光。
GaN材料的研究与应用是目前全球半导体研究的前沿和热点，是研制微电子器件、光电子器件的新型半导体材料，并与SIC、金刚石等半导体材料一起，被誉为是继第一代Ge、Si半导体材料、第二代GaAs、InP化合物半导体材料之后的第三代半导体材料。它具有宽的直接带隙、强的原子键、高的热导率、化学稳定性好（几乎不被任何酸腐蚀）等性质和强的抗辐照能力，在光电子、高温大功率器件和高频微波器件应用方面有着广阔的前景。 GaN材料系列具有低的热产生率和高的击穿电场，是研制高温大功率电子器件和高频微波器件的重要材料。目前，随着 MBE技术在GaN材料应用中的进展和关键薄膜生长技术的突破，成功地生长出了GaN多种异质结构。用GaN材料制备出了金属场效应晶体管（MESFET）、异质结场效应晶体管(HFET)、调制掺杂场效应晶体管（MODFET）等新型器件。调制掺杂的AlGaN/GaN结构具有高的电子迁移率(2000cm2/v·s)、高的饱和速度(1×107cm/s)、较低的介电常数，是制作微波器件的优先材料；GaN较宽的禁带宽度(3.4eV) 及蓝宝石等材料作衬底，散热性能好，有利于器件在大功率条件下工作。
对于GaN材料，长期以来由于衬底单晶没有解决，异质外延缺陷密度相当高，但是器件水平已可实用化。1994年日亚化学所制成1200mcd的 LED，1995年又制成Zcd蓝光（450nmLED），绿光12cd(520nmLED);日本1998年制定一个采用宽禁带氮化物材料开发LED的 7年规划，其目标是到2005年研制密封在荧光管内、并能发出白色光的高能量紫外光LED，这种白色LED的功耗仅为白炽灯的1/8，是荧光灯的1/2, 其寿命是传统荧光灯的50倍～100倍。这证明GaN材料的研制工作已取相当成功，并进入了实用化阶段。InGaN系合金的生成，InGaN/AlGaN 双质结LED，InGaN单量子阱LED，InGaN多量子阱LED等相继开发成功。InGaNSQWLED6cd高亮度纯绿茶色、2cd高亮度蓝色 LED已制作出来，今后，与AlGaP、AlGaAs系红色LED组合形成亮亮度全色显示就可实现。这样三原色混成的白色光光源也打开新的应用领域,以高可靠、长寿命LED为特征的时代就会到来。日光灯和电灯泡都将会被LED所替代。LED将成为主导产品，GaN晶体管也将随材料生长和器件工艺的发展而迅猛发展，成为新一代高温度频大功率器件。
基本信息
中文名称：氮化镓
英文名称：gallium(iii) nitride
英文别名：Gallium nitride; nitridogallium; gallium nitrogen(-3) anion
分子量：83.7297
熔点：1700℃
密度：6.1g/mL，25/4℃
计算化学数据 1、疏水参数计算参考值（XlogP）：无
2、氢键供体数量：0
3、氢键受体数量：1
4、可旋转化学键数量：0
5、互变异构体数量：无
6、拓扑分子极性表面积：23.8
7、重原子数量：2
8、表面电荷：0
9、复杂度：10
10、同位素原子数量：0
11、确定原子立构中心数量：0
12、不确定原子立构中心数量：0
13、确定化学键立构中心数量：0
14、不确定化学键立构中心数量：0
15、共价键单元数量：1
性质与稳定
如果遵照规格使用和储存则不会分解。
避免接触氧化物，热，水分/潮湿。
GaN在1050℃开始分解：2GaN(s)=2Ga(g)+N2(g)。X射线衍射已经指出GaN晶体属纤维锌矿晶格类型的六方晶系。
在氮气或氦气中当温度为1000℃时GaN会慢慢挥发，证明GaN在较高的温度下是稳定的，在1130℃时它的蒸气压比从焓和熵计算得到的数值低，这是由于有多聚体分子(GaN)x的存在。
GaN不被冷水或热水，稀的或浓的盐酸、硝酸和硫酸，或是冷的40%HF所分解。在冷的浓碱中也是稳定的，但在加热的情况下能溶于碱中。
优点与长处
①禁带宽度大（3.4eV），热导率高（1.3W/cm-K），则工作温度高，击穿电压高，抗辐射能力强；
②导带底在Γ点，而且与导带的其他能谷之间能量差大，则不易产生谷间散射，从而能得到很高的强场漂移速度（电子漂移速度不易饱和）；
③GaN易与AlN、InN等构成混晶，能制成各种异质结构，已经得到了低温下迁移率达到105cm2/Vs的2-DEG（因为2-DEG面密度较高，有效地屏蔽了光学声子散射、电离杂质散射和压电散射等因素）；
④晶格对称性比较低（为六方纤锌矿结构或四方亚稳的闪锌矿结构），具有很强的压电性（非中心对称所致）和铁电性（沿六方c轴自发极化）：在异质结界面附近产生很强的压电极化（极化电场达2MV/cm）和自发极化（极化电场达3MV/cm），感生出极高密度的界面电荷，强烈调制了异质结的能带结构，加强了对2-DEG的二维空间限制，从而提高了2-DEG的面密度（在AlGaN/GaN异质结中可达到1013/cm2，这比AlGaAs/GaAs异质结中的高一个数量级），这对器件工作很有意义。
总之，从整体来看，GaN的优点弥补了其缺点，特别是通过异质结的作用，其有效输运性能并不亚于GaAs，而制作微波功率器件的效果（微波输出功率密度上）还往往要远优于现有的一切半导体材料，深圳市首誉科技有限公司(www.sovgps.com)。
|
